Idroguide

STERZO UNIT 060:

Descrizione del prodotto

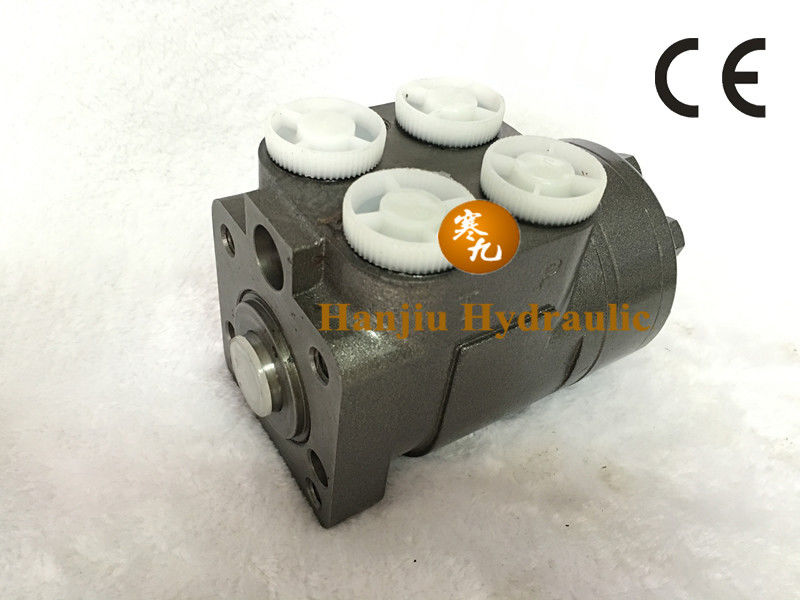

060 unità di servosterzo di serie integrale
serie 060 PSU ha incorporato la valvola di ritegno di aspirazione, valvola di sicurezza, valvola di ritegno interna, valvola di scossa attacco del cilindro e la valvola anti-cavitazione. Il design è più compatto e conveniente.

lineamenti
Incorporated cinque valvole in PSU, quindi è più compatto e conveniente
rumore idraulico Low
disegno di fusione speciale per basse perdite di carico.
3 sistemi aperti di base center, centro chiuso e load sensing
Dislocamento: 50 ~ 500 ml / r

dati specifica principale
Max. La pressione del sistema -------- 16MPa
Max. contropressione ----------- 2.1MPa
Coppia di ingresso -------------------- 1,7 ~ 2,5 Nm
Max. temperatura di funzionamento del sistema -------- 93º C
filtrazione dell'olio consigliato -------- ISO 19/16

Funzione della valvola incorporata
valvola di sicurezza Ingresso: Limiti di massima caduta di pressione attraverso l'alimentatore per proteggere il circuito dello sterzo.
Cilindro valvola scossa porta: Protegge tubi contro sovratensioni pressione creata dalle forze di terra sull'asse cilindro.
Valvola di cavitazione Anti: Protegge circuito dello sterzo contro vuoto condizioni (cavitazione).
valvola di ritegno Inlet: permette all'olio di ritorno attraverso il gruppo di alimentazione quando la pressione sul lato del cilindro è maggiore del lato aspirazione. Previene volante calcio.
valvola di ritegno interna: Converte il PSU ad una pompa azionata a mano per sterzo manuale limitato.

spostamento (ml / r) 50 63 80 100 125 160 200 250 315 400 500
L (mm) 137,5 139,5 139,5 142 150 150 155 161 171 181
193

Impianti idraulici di unità di sterzo:

Macchine Edili

Agricoltura Macchinari

Heavy-Duty Attrezzature

Macchine forestali

attrezzature minerarie
