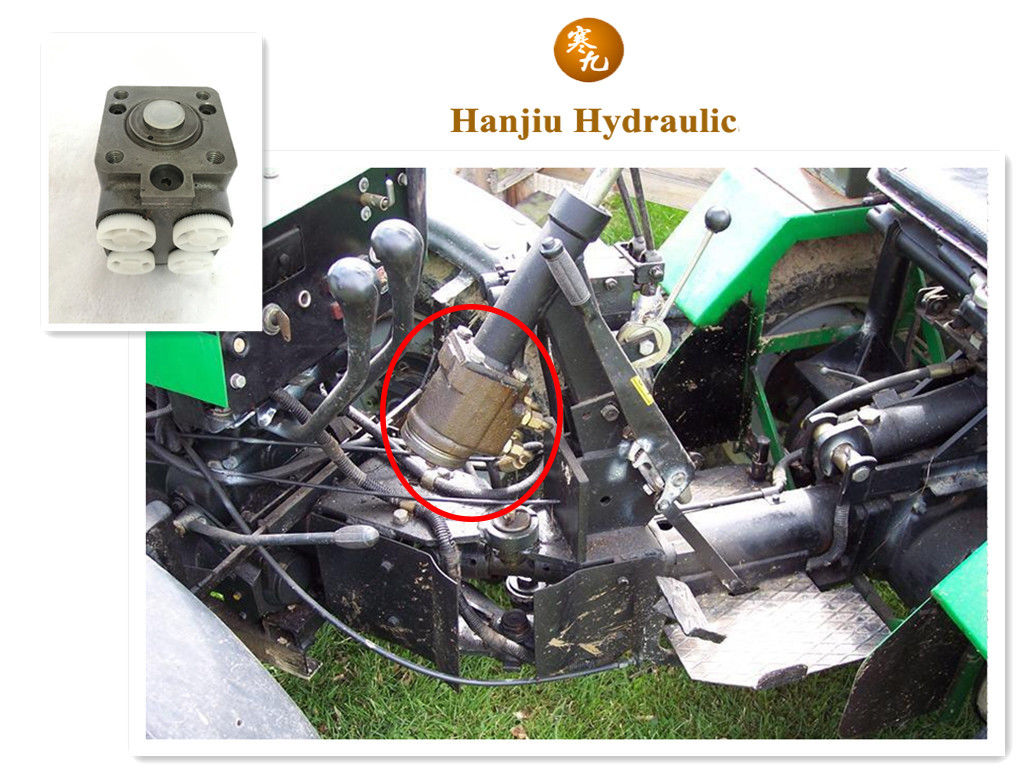

Hydraulische Lenkeinheiten / Lenkventil / Orbitrol

Hydraulische Lenkeinheit:

LENKGERÄT 060:

Produktbeschreibung

060 integrierte Servolenkungen
060 Serie PSU integriert das Einlass-Rückschlagventil, Sicherheitsventil, internes Rückschlagventil, Zylinder-Port Schock-Ventil und Anti-Kavitation-Ventil. Das Design ist kompakter und bequemer.

Eigenschaften
Incorporated fünf Ventile in die PSU, So ist es kompakter und bequemer
Geringe hydraulische Geräusche
Spezielles Gussteil für niedrigen Druckverlust.
3 Grundsysteme - offenes Zentrum, geschlossenes Zentrum und Lasterfassung
Verdrängung: 50 ~ 500 ml / r

Wichtigste Daten
Max. Systemdruck -------- 16MPa
Max. Gegendruck ----------- 2.1MPa
Eingangsdrehmoment -------------------- 1.7 ~ 2.5Nm
Max. Systembetriebstemperatur -------- 93º C
Empfohlene Ölfiltration -------- ISO 19/16

Funktion des eingebauten Ventils
Einlass-Sicherheitsventil: Begrenzt den maximalen Druckverlust über das Netzteil, um den Lenkkreis zu schützen.
Zylinderhahn Schockventil: Schützt die Schläuche vor Druckstößen, die durch Bodenkräfte auf die Zylinderachse entstehen.
Antivatisierungsventil: Schützt den Lenkkreis vor Vakuum- (Kavitations-) Bedingungen.
Einlass-Rückschlagventil: Verhindert, dass Öl durch das Netzteil zurückkehrt, wenn der Druck auf der Zylinderseite größer ist als die Einlassseite. Es verhindert Lenkradstoß.
Internes Rückschlagventil: Wandelt das PSU in eine handbetätigte Pumpe für eine manuelle Lenkung ein.

Verschiebung (ml / r)

50

63

80

100

125

160

200

250

315

400

500

L (mm)

137,5

139,5

139,5

142

150

150

155

161

171

181

193

Hydraulische Steuergeräteanwendungen:

Baumaschine

Landwirtschaft Maschinen

Heavy-Duty Ausrüstung

Forstmaschinen

Bergbauausrüstung
